導讀：本案例主要通過加入澳達分散劑AD8030，采用康搏智能裝備的砂磨機，研磨白色電氣石粉，目標粒徑為D90=200納米，主要用于駐極母粒，通過研磨成功將原始粒徑D90=2.6微米，70分鐘，50固含量的粉體，研磨到D90=176納米。

一、行業(yè)需求：

生產(chǎn)白色電氣石粉，主要選用含鋰、鎂，鈉為主的半透明和透明電氣石。通過專用的粉體分散劑復合而成的納米級電氣石粉體，具有生產(chǎn)電離子儲存電荷的功能，在引發(fā)劑的作用下，鎂電氣石持久性的釋放電荷、空氣負離子，增加口罩靜電吸附。并且由于電氣石具有釋放負離子的作用，所以兼具有抗菌性。有效阻隔微米以下的飛沫、粉塵、病毒等。駐極劑加熱加壓后白色鎂電氣石放電性能會得到進一步加強，溫度每提高十度效果倍增，并且細度越細，產(chǎn)生的靜電越多，吸附能力也增強。

二、客戶需求：

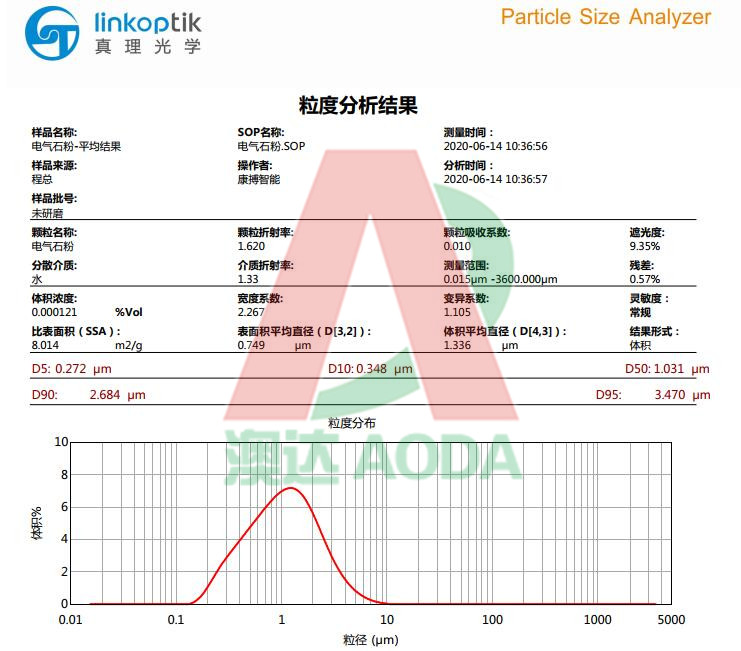

白色電氣石粉原始粒徑為D50=1.031微米，D90=2.684微米，需要通過配漿料+分散劑+康搏砂磨機研磨，目標粒徑達到D90=200納米以下，納米級別固含量越高越好，而且采用的分散劑分散電氣石以后，不能影響電氣石原有的電效應。

三、案例難點分析：

電氣石的電效應、離子吸附性等會隨著其粉體粒徑的減小而呈增強趨勢， 并具有一系列優(yōu)異的表面與界面性質(zhì)， 但由于粉體顆粒的比表面積大，比表面能高，在制備和加工處理過程中極易產(chǎn)生團聚，使得電氣石在復合材料中分散不均勻，從而影響復合材料的綜合性能。為提高電氣石粉體在復合材料基體中的分散性， 增強電氣石復合材料的綜合性能，需要對電氣石粉體進行研磨分散。

四、白色電氣石研磨解決方案：

由于白色電氣石粉原始粒徑為D50=1.031微米，D90=2.684微米，目標粒徑為D90=200納米以下，而且不能影響電氣石的電效應。采用的粉體分散劑AD8030，直接采用康搏智能裝備的1L的試驗機進行研磨，加入分散劑AD8030預混合，到砂磨機研磨，固含量為50%，分散劑添加量為粉量的8%，研磨過后，粉體不會再次出現(xiàn)硬團聚。結果如下：

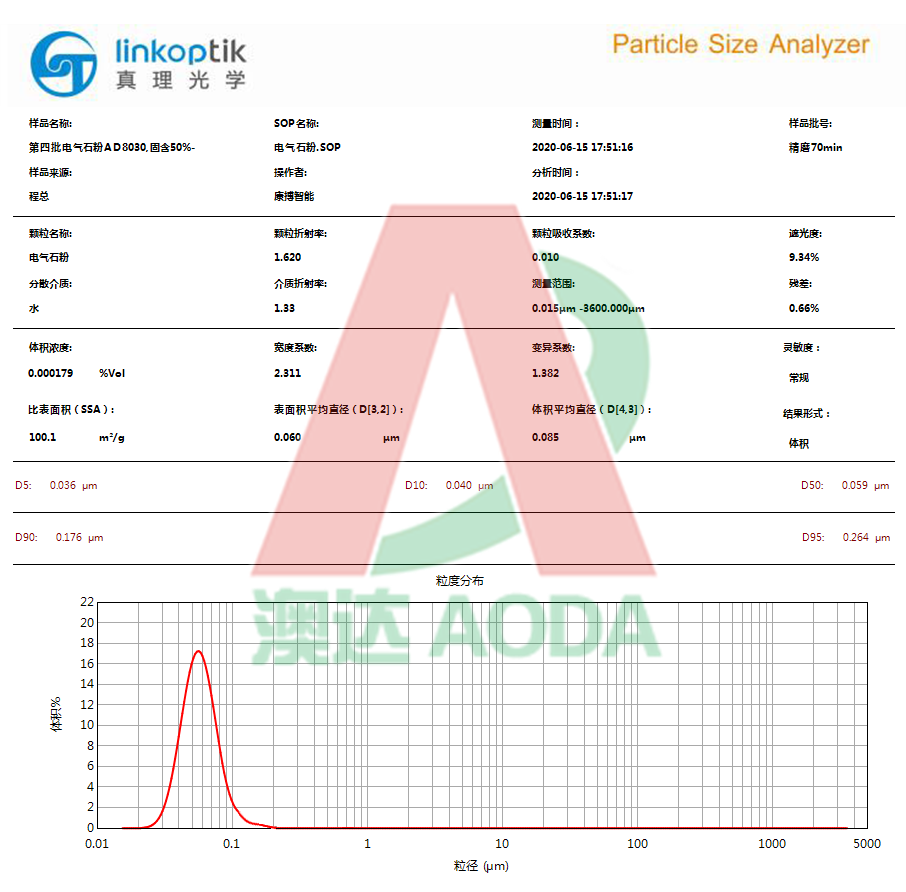

50固含的白色電氣石粉，70分鐘，分散劑添加量8%，得到的粒徑分布圖如下：D50=59納米，D90=176納米；

五、案例總結：

白色電氣石粉采用0.1mm鋯珠的砂磨機進行研磨，在機械力和分散劑AD8030的作用下，由D50=1.031微米，D90=2.684微米，變成50固含，D50=59納米，D90=176納米。

內(nèi)容原創(chuàng)作者：澳達   原創(chuàng)內(nèi)容鏈接：http://www.mifengshop.com/664.html，轉載請注明出處
