白色電氣石粉的電效應(yīng)、持久性都跟粉體粒徑大小有關(guān)，粒徑越細(xì)，電氣石釋放電荷、空氣負(fù)離子的持久性越強(qiáng)，增加口罩靜電吸附。電氣石又因表面能大而極易團(tuán)聚，需要通過(guò)分散劑砂磨機(jī)將團(tuán)聚體打開(kāi)，得到粒徑超細(xì)的電氣石粉體，發(fā)揮它的電效應(yīng)。

一、行業(yè)需求：

生產(chǎn)白色電氣石粉，主要選用含鋰、鎂，鈉為主的半透明和透明電氣石。通過(guò)專用的粉體分散劑復(fù)合而成的納米級(jí)電氣石粉體，具有生產(chǎn)電離子儲(chǔ)存電荷的功能，在引發(fā)劑的作用下，鎂電氣石持久性的釋放電荷、空氣負(fù)離子，增加口罩靜電吸附。并且由于電氣石具有釋放負(fù)離子的作用，所以兼具有抗菌性。有效阻隔微米以下的飛沫、粉塵、病毒等。駐極劑加熱加壓后白色鎂電氣石放點(diǎn)性能會(huì)得到進(jìn)一步加強(qiáng)，溫度每提高十度效果倍增，并且細(xì)度越細(xì)，產(chǎn)生的靜電越多，吸附能力也增強(qiáng)。

二、客戶需求：

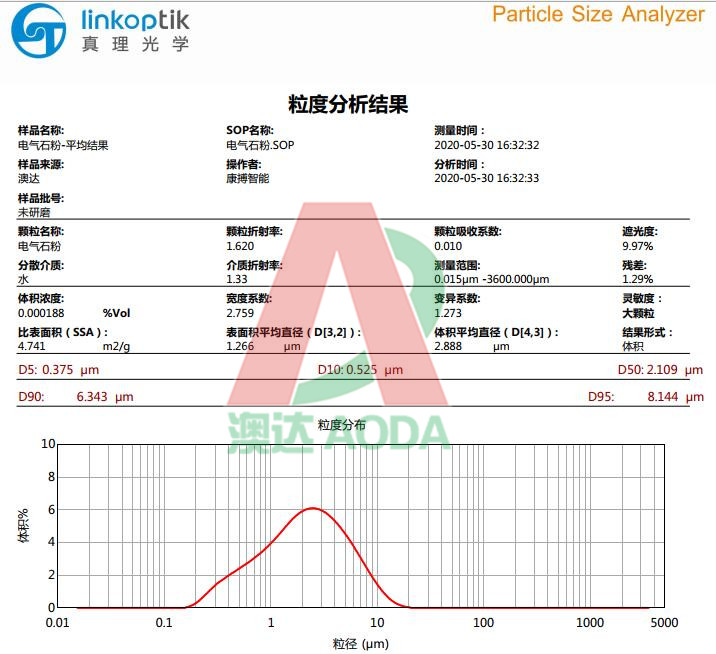

白色電氣石粉原始粒徑為D50=2.109um，D90=6.343um，D95=8.144um，需要通過(guò)配漿料+分散劑+砂磨機(jī)研磨，目標(biāo)粒徑達(dá)到D90=1um以下，納米級(jí)別固含量越高越好，而且采用的分散劑分散電氣石以后，不能影響電氣石原有的電效應(yīng)。

三、案例難點(diǎn)分析：

電氣石的電效應(yīng)、離子吸附性等會(huì)隨著其粉體粒徑的減小而呈增強(qiáng)趨勢(shì)， 并具有一系列優(yōu)異的表面與界面性質(zhì)， 但由于粉體顆粒的比表面積大，比表面能高，在制備和加工處理過(guò)程中極易產(chǎn)生團(tuán)聚， 使得電氣石在復(fù)合材料中分散不均勻，從而影響復(fù)合材料的綜合性能。為提高電氣石粉體在復(fù)合材料基體中的分散性， 增強(qiáng)電氣石復(fù)合材料的綜合性能，需要對(duì)電氣石粉體進(jìn)行研磨分散。

四、白色電氣石解研磨決方案：

由于白色電氣石粉原始粒徑為D50=2.109um，D90=6.343um，D95=8.144um，目標(biāo)粒徑為D90=1微米以下，而且不能影響電氣石的電效應(yīng)。采用的粉體分散劑為AD8098（不含游離硅、金屬離子等元素，不會(huì)影響原有電氣石的電效應(yīng)），直接采用0.3mm的鋯珠進(jìn)行研磨，加入分散劑預(yù)混合，到砂磨機(jī)研磨，固含量分別為40%和60%，分散劑添加量為粉量的2%，研磨過(guò)后，粉體不會(huì)再次出現(xiàn)硬團(tuán)聚。結(jié)果如下：

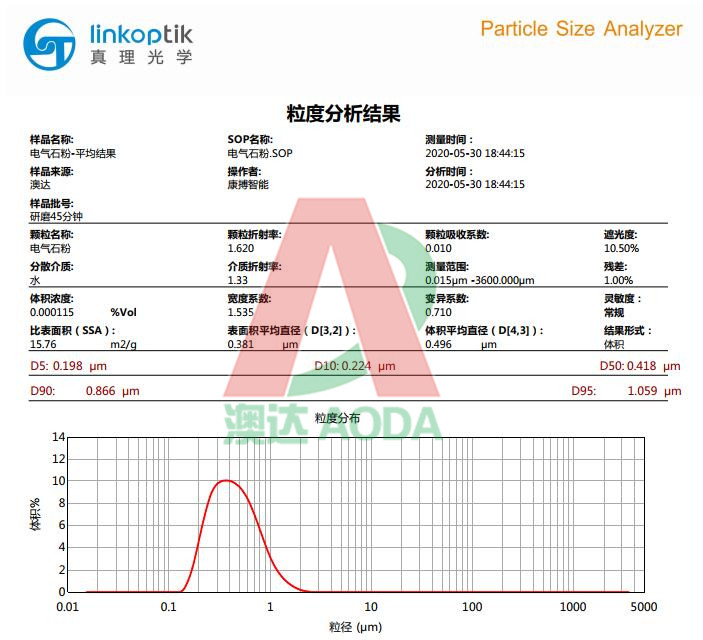

1.40固含的白色電氣石粉，45分鐘，分散劑添加量2%，得到的粒徑分布圖如下：

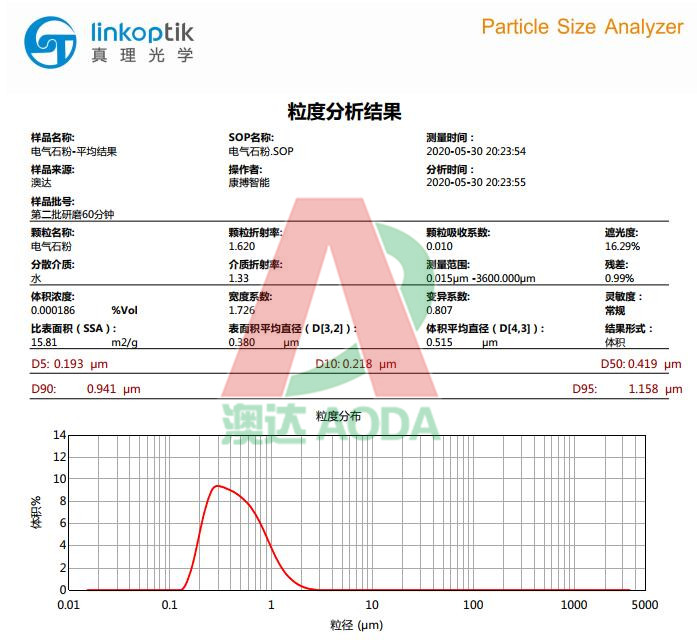

2.60固含的白色電氣石粉，60分鐘，分散劑添加量2.5%，得到的粒徑分布圖如下：

案例總結(jié)：

白色電氣石粉采用0.3mm的鋯珠，在機(jī)械力和分散劑的作用下，由D50=2.109um，D90=6.343um，D95=8.144um,變成40固含，D90=0.866um；60固含，D90=0.941um。

內(nèi)容原創(chuàng)作者：澳達(dá)   原創(chuàng)內(nèi)容鏈接：http://www.mifengshop.com/660.html，轉(zhuǎn)載請(qǐng)注明出處
