顏料的分散性能對(duì)著色有著非常重要的意義。對(duì)于著色顏料而言，最重要的性能就是著色力和遮蓋力。一般而言，顏料的分散性越好，其著色力和遮蓋力越高，原因在于顏料對(duì)制品的著色和遮蓋都是通過(guò)其表面與光線的復(fù)雜作用而達(dá)成，分散性好，比表面積大，對(duì)光線的作用就強(qiáng)，著色制品的外觀就會(huì)顯得均勻、細(xì)膩，色斑少，色差小。

氧化鐵顏料廣泛的使用于建筑、涂料、油墨、醫(yī)用等很多行業(yè)，在測(cè)試粒徑過(guò)程中，由于顆粒之間存在靜電引力和分子引力，相互間容易產(chǎn)品吸附及團(tuán)聚現(xiàn)象，從而導(dǎo)致測(cè)試過(guò)程中較難分散均勻，使得測(cè)試的結(jié)果不精確或不穩(wěn)定，因此需要加入合適的氧化鐵分散劑才能達(dá)到最好的效果。

一、氧化鐵顏料分散實(shí)驗(yàn)

（1）助劑與原料

氧化鐵紅黃顏料、無(wú)水乙醇、六偏磷酸鈉、十二烷基苯磺酸鈉、十二烷基硫酸鈉、澳達(dá)分散劑AD8305、激光粒度儀（馬爾文3000），優(yōu)先測(cè)試顏料分散劑與氧化鐵黃顏料之間的相容性及化學(xué)穩(wěn)定性。

（2）實(shí)驗(yàn)過(guò)程

在配相同濃度的氧化鐵漿料，分別加入無(wú)水乙醇、六偏磷酸鈉、十二烷基苯磺酸鈉、十二烷基硫酸鈉、澳達(dá)分散劑AD8305等四類分散劑，均勻攪拌10分鐘后，放到砂磨機(jī)研磨，研磨時(shí)間均為30分鐘，PH值在6-7之間，通過(guò)在研磨過(guò)程中，分別通過(guò)激光粒度儀檢測(cè)氧化鐵黃的分散性比較，如下圖。

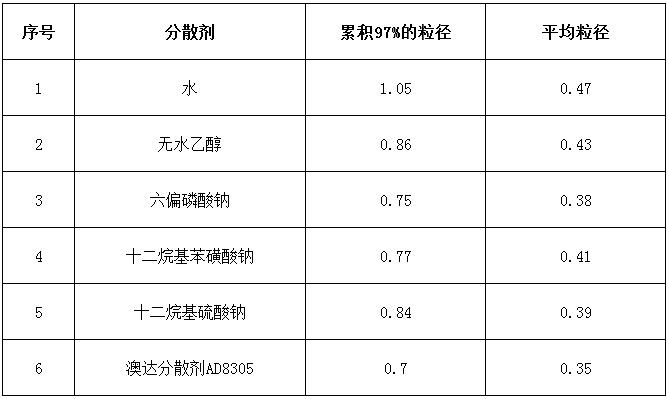

從上圖可以看出，澳達(dá)顏料分散劑AD8305的分散效果是各種分散劑中最佳的，其很好的改善了顆粒產(chǎn)生的團(tuán)聚及分子間引力作用，使顏料在測(cè)試過(guò)程中達(dá)到最好的測(cè)試狀態(tài)。

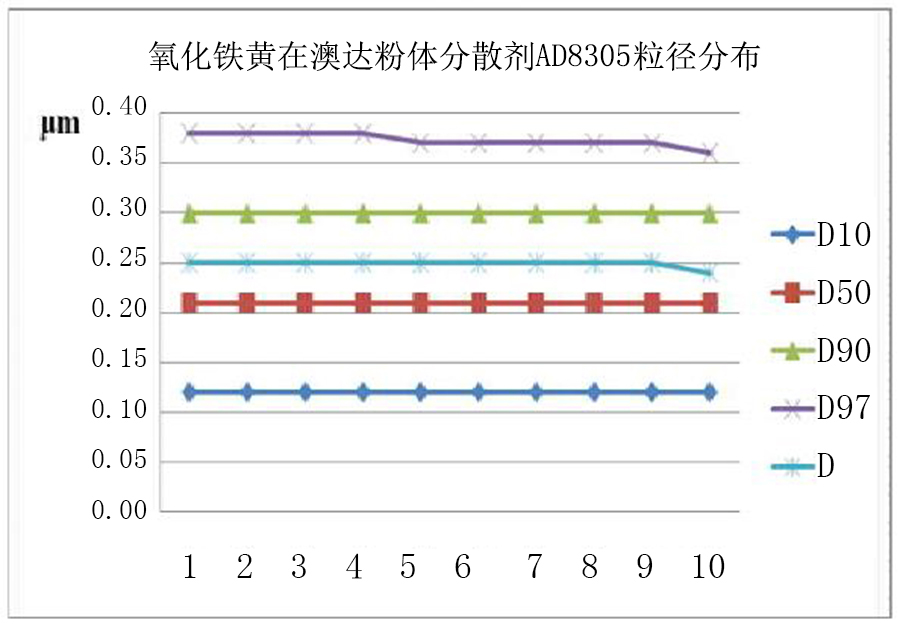

如上圖，在澳達(dá)分散劑AD8305的累積粒徑波動(dòng)不明顯，這是分散劑將團(tuán)聚體打開(kāi)，達(dá)到均勻分散的效果。

（點(diǎn)擊圖片查看更多）

綜上所述，顏料由于分子間存在團(tuán)聚現(xiàn)象，從而使得在水中的分散性受到了一定的阻礙通過(guò)通過(guò)一定比例的分散劑可以增加顏料的親水力，打開(kāi)團(tuán)聚的分子團(tuán)，使測(cè)試的粒徑結(jié)果更加穩(wěn)定，更精確。通過(guò)對(duì)無(wú)水乙醇、六偏磷酸鈉、十二烷基苯磺酸鈉、十二烷基硫酸鈉、澳達(dá)分散劑AD8305，澳達(dá)顏料分散劑AD8305在研磨過(guò)程中對(duì)氧化鐵黃顏料分散性以及穩(wěn)定性能是最佳的。

內(nèi)容原創(chuàng)作者：澳達(dá)   原創(chuàng)內(nèi)容鏈接：http://www.mifengshop.com/607.html，轉(zhuǎn)載請(qǐng)注明出處
